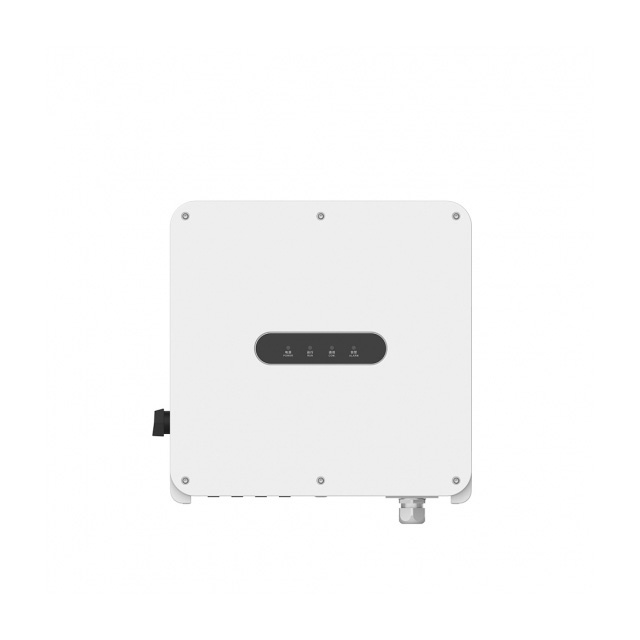

اینورتر شبکه هیبریدی بخش کلیدی سیستم خورشیدی ذخیره انرژی است که جریان مستقیم ماژولهای خورشیدی را به جریان متناوب تبدیل میکند. این اینورتر دارای شارژر مخصوص به خود است که میتواند مستقیماً به باتریهای سرب-اسیدی و باتریهای لیتیوم-آهن فسفات متصل شود و ایمنی و قابلیت اطمینان سیستم را تضمین کند.
۱۰۰٪ خروجی نامتعادل، هر فاز؛ حداکثر خروجی تا ۵۰٪ توان نامی؛
کوپل DC و کوپل AC برای مقاومسازی سیستم خورشیدی موجود؛
حداکثر ۱۶ عدد موازی. کنترل افت فرکانس؛
حداکثر جریان شارژ/دشارژ ۲۴۰ آمپر؛
باتری ولتاژ بالا، راندمان بالاتر؛
۶ دوره زمانی برای شارژ/دشارژ باتری؛
پشتیبانی از ذخیره انرژی از دیزل ژنراتور؛
برگه اطلاعات | بی اچ ۳۵۰۰ ای اس | بی اچ ۵۰۰۰ ای اس |
ولتاژ باتری | ۴۸ ولت جریان مستقیم | |
نوع باتری | لیتیوم/اسید سرب | |
ظرفیت موازی | بله، حداکثر ۶ واحد | |
ولتاژ AC | ۲۳۰ ولت متناوب ± ۵٪ @ ۵۰/۶۰ هرتز | |
شارژر خورشیدی | ||
محدوده MPPT | ۱۲۰ ولت DC ~ ۴۳۰ ولت DC | ۱۲۰ ولت DC ~ ۴۳۰ ولت DC |
حداکثر ولتاژ ورودی آرایه PV | ۴۵۰ ولت جریان مستقیم | ۴۵۰ ولت جریان مستقیم |
حداکثر جریان شارژ خورشیدی | 80A | ۱۰۰ آمپر |
شارژر AC | ||
جریان شارژ | 60A | 80A |
فرکانس | 50 هرتز/60 هرتز (حسگر خودکار) | |
ابعاد | ۳۳۰/۴۸۵/۱۳۵ میلیمتر | ۳۳۰/۴۸۵/۱۳۵ میلیمتر |
وزن خالص | ۱۱.۵ کیلوگرم | ۱۲ کیلوگرم |
اینورتر مستقل از شبکه | ماشین مجازی BH5000T | ماشین مجازی BH6000T | ماشین مجازی BH8000T | دی وی ام BH10000T | ماشین مجازی BH12000T |
اطلاعات باتری | |||||
ولتاژ باتری | ۴۸ ولت جریان مستقیم | ۴۸ ولت جریان مستقیم | ۴۸ ولت جریان مستقیم | ۴۸ ولت جریان مستقیم | ۴۸ ولت جریان مستقیم |
نوع باتری | باتری سرب اسید / لیتیوم | ||||
نظارت | وای فای یا جی پی آر اس | ||||
اطلاعات خروجی اینورتر | |||||
قدرت نامی | ۵۰۰۰ ولت آمپر / ۵۰۰۰ وات | ۶۰۰۰ ولت آمپر / ۶۰۰۰ وات | ۸۰۰۰ ولت آمپر / ۸۰۰۰ وات | ۱۰۰۰۰ ولت آمپر / ۱۰۰۰۰ وات | ۱۲۰۰۰ ولت آمپر / ۱۲۰۰۰ وات |
سرج پاور | 10 کیلووات | ۱۸ کیلووات | ۲۴ کیلووات | 30 کیلووات | ۳۶ کیلووات |
ولتاژ AC | ۱۱۰ ولت، ۱۲۰ ولت، ۱۲۰/۲۴۰ ولت، ۲۲۰ ولت، ۲۳۰ ولت، ۲۴۰ ولت | ||||
فرکانس | 50/60 هرتز | 50/60 هرتز | 50/60 هرتز | 50/60 هرتز | 50/60 هرتز |
کارایی | ۹۵٪ | ۹۵٪ | ۹۵٪ | ۹۵٪ | ۹۵٪ |
شکل موج | موج سینوسی خالص | ||||
شارژر خورشیدی | |||||
حداکثر توان آرایه PV | 5000 وات | 6000 وات | 8000 وات | 10000 وات | ۱۲۰۰۰ وات |
حداکثر ولتاژ آرایه PV | ۱۴۵ ولت جریان مستقیم | ۱۵۰ ولت جریان مستقیم | ۱۵۰ ولت جریان مستقیم | ۱۵۰ ولت جریان مستقیم | ۱۵۰ ولت جریان مستقیم |
ولتاژ MPPT | ۶۰-۱۴۵ ولت جریان مستقیم | ۶۰-۱۴۵ ولت جریان مستقیم | ۶۰-۱۴۵ ولت جریان مستقیم | ۶۰-۱۴۵ ولت جریان مستقیم | ۶۰-۱۴۵ ولت جریان مستقیم |
حداکثر جریان شارژ خورشیدی | 80A | 80A | ۱۲۰ آمپر | ۱۲۰ آمپر | ۱۲۰ آمپر |
حداکثر کارایی | ۹۸٪ | ||||
شارژر AC | |||||
جریان شارژ | 60A | 60A | 70A | 80A | ۱۰۰ آمپر |
محدوده ولتاژ قابل انتخاب | ۹۵-۱۴۰ ولت متناوب (برای رایانههای شخصی)؛ ۶۵-۱۴۰ ولت متناوب (برای لوازم خانگی)
| ۱۷۰-۲۸۰ ولت AC (برای رایانههای شخصی)؛ ۹۰-۲۸۰ ولت AC (برای لوازم خانگی) | |||
محدوده فرکانس | 50 هرتز/60 هرتز (حسگر خودکار) | ||||
بی ام اس | داخلی |
